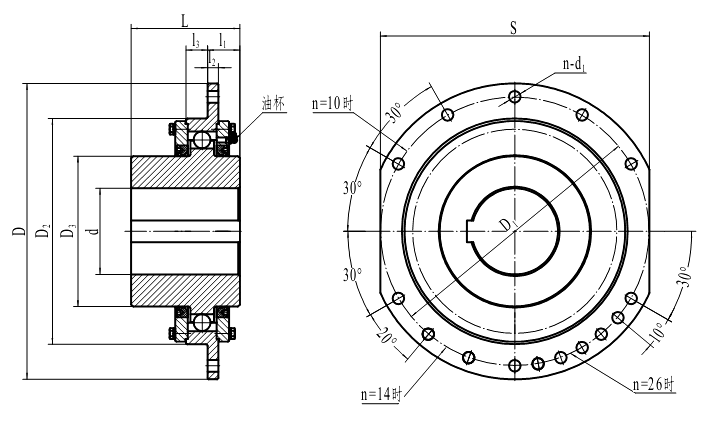

| QLG 型卷筒滾珠聯軸器基本參數和主要尺寸 / mm | ||||||||||||||||||||||||||||||||||||
| 型 號 |
公稱 轉矩 Tn kN·m |
許用 徑向 力 kN |
d (H7) |
L | D | D1 |
D2 (h6) |
D3 | n-d1 |
S (h9) |
l1 | l2 | l3 |
轉動 慣量 I kg·m2 |
重量 m kg |
|||||||||||||||||||||
| QLG1 | 4 | 14.5 |
40 、42 、45、 48 |
84 | 250 | 220 | 160 | 85 | 10-14 | 220 | 42 | 12 | 24 | 0.059 | 13 | |||||||||||||||||||||
| 50、55 | ||||||||||||||||||||||||||||||||||||
| QLG2 | 5 | 16.5 |
45 、48 、50、 55 |
84 | 280 | 250 | 180 | 90 | 10-14 | 250 | 42 | 12 | 24 | 0.093 | 16 | |||||||||||||||||||||
| 60 | 107 | |||||||||||||||||||||||||||||||||||
| QLG3 | 7.1 | 18.5 | 48、50、55 | 84 | 320 | 280 | 200 | 95 | 10-18 | 280 | 45 | 15 | 25 | 0.176 | 22 | |||||||||||||||||||||
| 60、65 | 107 | |||||||||||||||||||||||||||||||||||
| QLG4 | 9 | 20 |
60 、65 、70、 75 |
107 | 340 | 300 | 220 | 130 | 10-18 | 300 | 45 | 15 | 25 | 0.253 | 30 | |||||||||||||||||||||
| 80、85 | 132 | |||||||||||||||||||||||||||||||||||
| QLG5 | 14 | 31 | 70、75 | 107 | 360 | 320 | 240 | 150 | 10-18 | 320 | 45 | 15 | 25 | 0.335 | 37 | |||||||||||||||||||||
|
80 、85 、90、 95 |
132 | |||||||||||||||||||||||||||||||||||
| QLG6 | 18 | 35 |
80 、85 、90、 95 |
132 | 380 | 340 | 260 | 160 | 10-18 | 340 | 45 | 15 | 25 | 0.451 | 44 | |||||||||||||||||||||
| 100、110 | 167 | |||||||||||||||||||||||||||||||||||
| QLG 型卷筒滾珠聯軸器基本參數和主要尺寸 / mm | ||||||||||||||||||||||||||||||||||||
| 型 號 |
公稱 轉矩 Tn kN·m |
許用 徑向 力 kN |
d (H7) |
L | D | D1 |
D2 (h6) |
D3 | n-d1 |
S (h9) |
l1 | l2 | l3 |
轉動 慣量 I kg·m2 |
重量 m kg |
|||||||||||||||||||||
| QLG7 | 22.4 | 38.5 |
80 、85 、90、 95 |
132 | 400 | 360 | 280 | 170 | 10-18 | 360 | 47 | 15 | 33 | 0.58 | 53 | |||||||||||||||||||||
| 100、110、120 | 167 | |||||||||||||||||||||||||||||||||||
| QLG8 | 28 | 42 | 100、110、120 | 167 | 420 | 380 | 310 | 200 | 10-18 | 380 | 47 | 15 | 33 | 0.91 | 70 | |||||||||||||||||||||
| 130、140 | 202 | |||||||||||||||||||||||||||||||||||
| QLG9 | 35.5 | 49 | 100、110、120 | 167 | 450 | 400 | 340 | 230 | 10-22 | 400 | 52 | 20 | 28 | 1.35 | 90 | |||||||||||||||||||||
| 130、140、150 | 202 | |||||||||||||||||||||||||||||||||||
| QLG10 | 71 | 115 | 130、140、150 | 202 | 550 | 500 | 420 | 280 | 10-22 | 500 | 60 | 20 | 38 | 3.69 | 156 | |||||||||||||||||||||
| 160、170、180 | 242 | |||||||||||||||||||||||||||||||||||
| QLG11 | 112 | 125 | 160、170、180 | 242 | 580 | 530 | 450 | 300 | 14-22 | 530 | 60 | 20 | 38 | 4.53 | 185 | |||||||||||||||||||||
| 190、200 | 282 | |||||||||||||||||||||||||||||||||||
| QLG12 | 180 | 150 | 190、200、220 | 282 | 650 | 600 | 530 | 360 | 14-22 | 580 | 65 | 25 | 33 | 8.41 | 270 | |||||||||||||||||||||
| 240、250 | 330 | |||||||||||||||||||||||||||||||||||
| QLG13 | 315 | 250 | 200、220 | 282 | 680 | 630 | 560 | 400 | 26-22 | 600 | 65 | 25 | 35 | 11.4 | 322 | |||||||||||||||||||||
| 240、250、260 | 330 | |||||||||||||||||||||||||||||||||||
| QLG14 | 400 | 300 | 240、250、260 | 330 | 710 | 660 | 600 | 440 | 26-26 | 640 | 82 | 35 | 43 | 17.7 | 408 | |||||||||||||||||||||
| 280、300 | 380 | |||||||||||||||||||||||||||||||||||
| QLG15 | 500 | 340 | 240、250、260 | 330 | 780 | 730 | 670 | 500 | 26-26 | 700 | 82 | 35 | 43 | 29 | 565 | |||||||||||||||||||||
| 280、300、320 | 380 | |||||||||||||||||||||||||||||||||||
| QLG16 | 630 | 380 | 280、300、320 | 380 | 850 | 800 | 730 | 550 | 26-26 | 760 | 82 | 35 | 43 | 43.6 | 697 | |||||||||||||||||||||
| 340、360、380 | 450 | |||||||||||||||||||||||||||||||||||
